1.1 简介

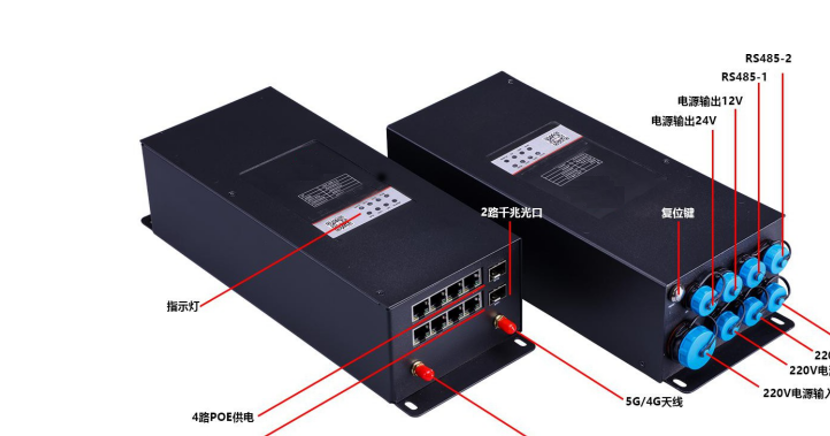

PNT-1001 是一款专为智慧灯杆打造的4合一多功能网关 , 集成了2路灯控, 4个回路控 制, 48vPOE供电 ，12v5A的直流供电 ，2光8电千兆管理型交换机 ，1个WAN口, 支持4G路由,3个485串口, 还可以支持WIFI功能。

1.2 主要功能

1)   2路灯控

2)  具有标准的单灯调光接口，标准  DC0-10V 调光方式输出；

3)  具有遥控、遥测、遥信功能，实施远程设置及远程升级功能；

4)   电压、电流、功率等电参数测量功能；

5)  开关灯状态报告、开关灯状态异常报警、通讯异常报警等功能；

6)  使用MQTT通讯方式, 便于各种平台对接 ；

7)   8口千兆(8电2光)POE网络交换机板（管理型）  ；

8)  工业级双路RS485 4G路由DTU ；

9)  是一款工业物联网高速路由DTU,兼容4G/3.5G/3G/2.5G网路，功能配置齐全、  VPN链接、工业级防护、宽温、宽电压设计 ；

10) 采用高性能的工业级32位通信处理器和工业级无线4G模块，以嵌入式实时操作系统为 软件支撑平台，同时提供双路RS485、以太网LAN ，以太网WAN以及WiFi接口，可同 时连接串口设备、以太网设备和WiFi设备，实现数据透明传输和路由功能。

1.3 路由主板规格参数

硬件:

1.CPU ：MT7628,DDR2 128M ，FLASH ：8M

2.无线 WIFI   2T2R ,300M ，RF:15DBm

3.有线网口， 1WAN/LAN +1 LAN

4.复位键. LED 指示,   6PIN 3.08 端子座.

5.4G 模块接口,4G 上网功能.

6.双路 RS485 接口输出.双 SIM 卡自动识别.

7.宽电压电源输入:7~24V  ，1.5A@12V(max).

8.工业级设计. 尺寸： 118*100mm

软件:

1.支持多种 4G 无线模组，基本做到即插即用， 支持 WIFI AP, STA, AP+ATA 功能. 2.智能防掉线，支持在线检测， 在线维持， 掉线自动重拨 ，确保设备永远在线        3.云端远程后台管理，远程升级和远程配置

4.本地网络 PHP 浏览 ，并可远程同步

5.支持双路 RS485 串口 TCP/UDP 透明数据传输或者串口 AT 指令传输 6.短信控制路由上线下线， 短线通知路由状态

7.支持 VPN 安全隧道功能,包括  PPTP、  L2TP

8.完整强健的路由器功能，支持多种上网方式：自动分配，指定 IP ， PPPoE ，WiFi 中继

9.支持 IP tables 防火墙 ，各种网络协议

10.支持串口本地 TFTP、  web 软件升级

11.支持动态  DDNS  ：支持花生壳、  88IP 和 dyndns 域名服务商

12 支持 4G 备份网络, 当有线断线时无缝切换到 4G 网络， 并能自动检测有线恢复.

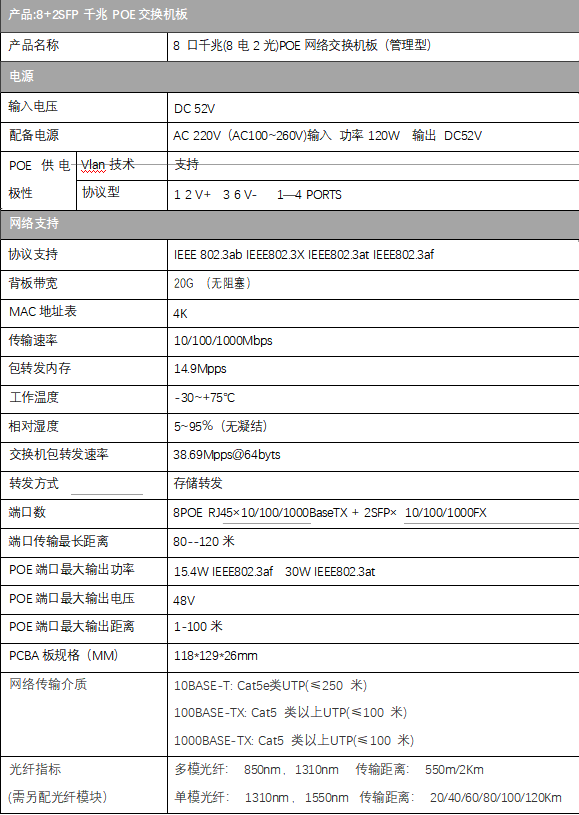

1.4 千兆交换模块参数

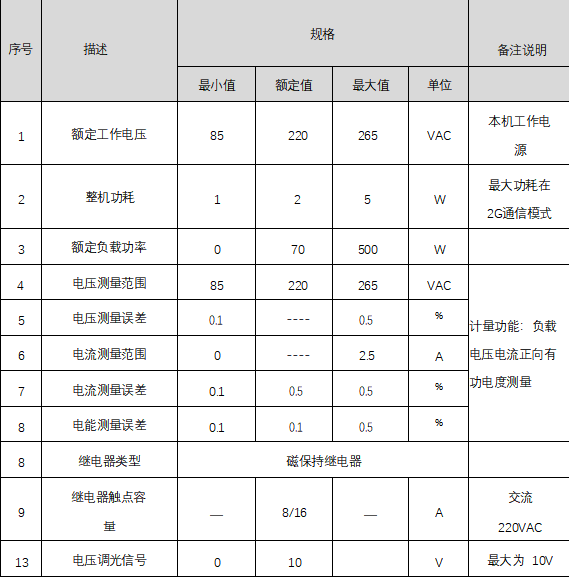

1.5 灯控模块参数
